1.電樞繞組短路檢測

(1)短路探測器檢測法。這是最可靠的檢測方法，具體見前述的“匝間短路檢測”。

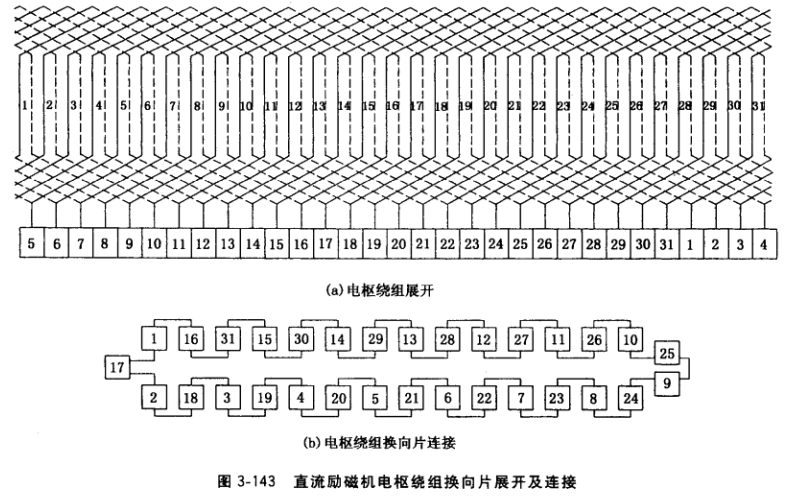

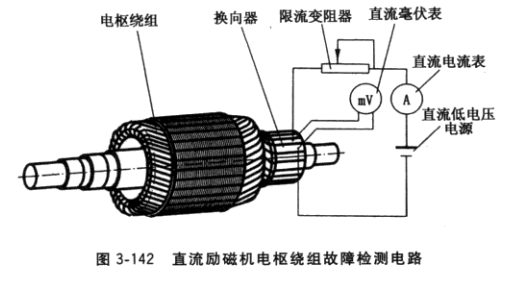

(2)毫伏表檢測法。將低壓(6V)直流電源(干電池)接在換向器上，如圖3-142所示。現以一個31槽、節距為1-8的電樞波繞組為例，介紹其短路點探測方法。圖3-143a是該繞組展開圖，為了便于觀察和探測，把圖3-143a等效簡化成圖3-143b,把低電壓直流電源加于換向片1和換向片9,從圖中可見此時電樞繞組電路形成以換向片1和換向片9為端 點，每支路繞組數基本相等的2路并聯電路(也可以加于每支路繞組數基本相等的其他換向 片上，比如2、10, 3、11……),用毫伏表測量每支路內任何兩相鄰換向片的片間電壓，在 電樞繞組正常情況下片間電壓均應相等。當出現短路時，按下列方法判別短路點：

①電樞繞組短路。用毫伏表測量每相鄰兩片片間電壓，當出現兩處，例如14、15片間 和30、31片間電壓讀數很小，根據圖3-143b即可斷定15與30片間電樞繞組短路。

②換向片間短路。換向器中相鄰升高片相碰或?qū)щ婎w粒卡于換向片間，就會導致片間短路。用毫伏表測量相鄰片間電壓，當出現一處讀數很小，兩處稍小，例如14、15片間讀數 很小，29、30, 30、31片間讀數稍小，根據圖3-143b即可斷定14、15片間短路。

③由于直流電壓是加在換向片1和9,根據圖3-143b可知16、17對1是等電位點，24、 25對9也是等電位點，用毫伏表測量相鄰片16、17及24、25片間電壓等于零或極小，不可誤認為短路。為了進一步判斷該兩處是否有短路，可分別測量1、16, 1、17, 24、9, 25、9片間電壓，讀數為零或極小者為短路。

2.電樞繞組斷路檢測

仍以直流低電壓加于換向片1、9為例。

(1)一處斷路。假定連接于13、29兩片上的電樞繞組斷路，用毫伏表逐片測量片間電壓，圖3-143b中斷路的這一路出現兩種情況：片間無斷路的，讀數為零，測到28、29, 13、14片間電壓時毫伏表出現電壓讀數，因外加電壓經無斷路的各段繞組后在該兩處有電 壓，這就可以斷定13、29片間繞組斷路。

(2)二處及多處斷路

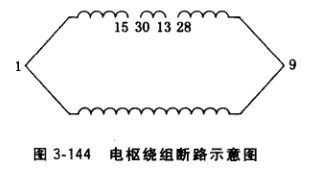

①毫伏表的一端接于換向片1,另一端按圖3-144b中由近到遠的16、31、15……逐片測量電壓，未斷線的部分均無讀數，直至某一片(如圖3-144中片28)有讀數時，表明該換向片以外的電路與換向片1無斷路，且有加于1、 9片的剩余電壓，可斷定片28左邊有斷路。

②直流低電壓一端接于換向片9,另_端按圖 3-143b中由近到遠的25、10、26……逐片測量電壓，未斷線的部分均無讀數，直至某一片(如圖3-144中片15)有讀數時，可斷定片15右邊有斷路。

③與片15有繞組相接的鄰片是30,與片28有繞 組相接的鄰片是13,可斷定這2個繞組斷路。

④片15、28之間的繞組已脫離加于片1、9的電壓，可用萬用表逐片檢査片間通、斷， 凡出現斷處，萬用表表針不擺動，即查得斷線繞組。

3.電樞繞組接地檢測

(1)在兆歐表引出的2根引線中，1根接繞組，1根接鐵心，檢測繞組對地(鐵心或轉軸)絕緣電阻。由慢至快搖動兆歐表手把，若兆歐表指示的絕緣電阻為零或接近零時，斷定 電樞繞組已接地。

(2)用毫伏表探測繞組接地點。在圖3-143b中，直流低壓仍加于片1、9,毫伏表一端接地，另一端由片1或9開始逐片測量對地電壓，由于越接近接地點，繞組對地電壓越低， 當毫伏表指示的電壓接近零時，該換向片所連接的繞組疑為接地繞組。再繼續測貴以下各片對地電壓，若毫伏表讀數又逐片大起來，則可斷定對地電壓接近零的換向片所連接的繞組 接地。

一個繞組接地時，與它連接的兩個換向片對地電壓均接近零，這更可明確斷定與這兩片連接的繞組是接地繞組。但若接地點發生在引線部位，則這兩個換向片中必有一片的對地電壓低于另一片，則可以斷定電壓讀數小的換向片所連接的繞組引線必定接地。

4.電樞槽內上下層繞組短路檢測

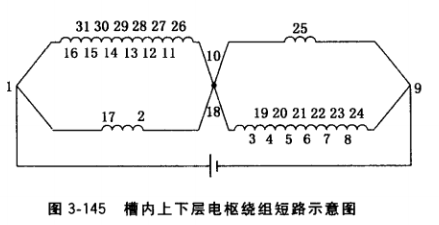

 仍以圖3-143b為例，直流低壓電仍加于片1、9，假設圖3-143a中梢10 內上下層繞組發生短路.此時整個電樞 繞組電路變成圖3-145的串并聯電路，其中10和18的接點等效于圖3-143a 中槽10內上、下層繞組短路點。用毫 伏表依次測ft與每個電樞繞組相連的片 間電壓，就會發現第一支路內1、16, 16、 31,……26、10的電壓讀數很小，第二支路內10、25, 25、9的電壓讀數很大，再繼 續測量，第三支路內9、24, 24、8,……3、18的電壓讀數又很小.，第四支路內18、2, 2、17,17、1的電壓讀數又很大，這就是槽內上、下層繞組短路的片間電壓規律。用毫伏表探 測槽內上下層繞組短路的具體方法是：

（1） 選定直流低壓電兩端接于換向片的片序號（應使該兩片內形成的兩支路電樞繞組數 相等或基本相等，如本例31槽共31個繞組，一支路15個繞組，另一支路16個繞組）。

（2） 用毫伏表沿第一支路依次測量與每個電樞繞組相連的片間電壓，當片間電壓從小值 突變?yōu)榇螅ɑ驈拇笞冃。┲禃r(shí)，記下突變點的換向片號。接著，從同一起始端開始沿另一支 路依次測量與每個電樞繞組相連的片間電壓，當片間電壓從大值突變?yōu)樾≈担ɑ驈男≈低蛔?為大值〉時，也記下突變點的換向片號，當該兩換向片所連繞組同在一個槽時，該槽上下層 繞組必有短路。

5.電樞繞組接錯或嵌反

在單波繞組和雙疊繞組嵌線過程中，特別容易發生繞組引線頭嵌到換向片端槽時嵌錯。 繞組元件接錯有以下兩種情況，其檢測方法如下：

（1）個別繞組元件的換向器節距嵌錯

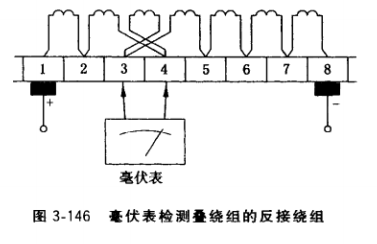

①在被測支路兩端換向片施加低壓直流電 源（一般為6V）,用毫伏表依次測量換向器片 （如片3、4）間電壓，如圖3-146所示，有倒讀 數（表針?lè)崔D(zhuǎn)〉出現，片2、3之間以及片4、5 之間讀數加倍，其他各處均正常，則斷定接到 換向片3、4的繞組接反。

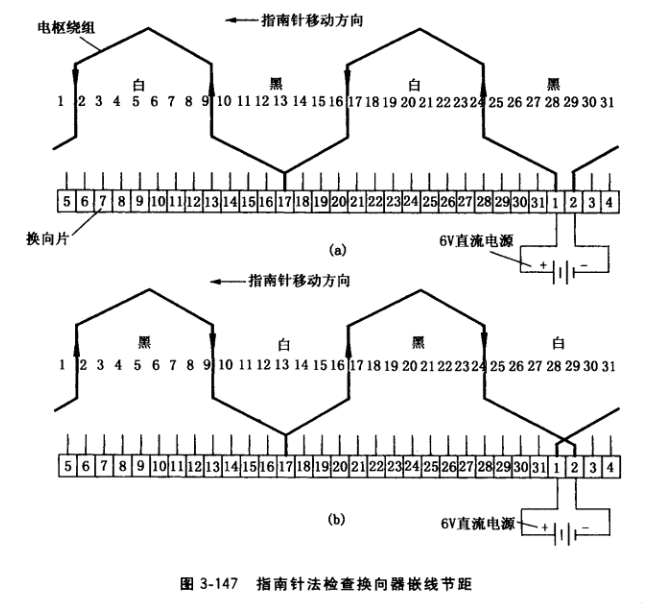

②用指南針沿通電的繞組依次移動，觀察 指南針指向是否異常，可以判斷嵌線錯誤。圖 3-147以換向片1、2所連接的電樞繞組為例，檢測時把電樞垂直放S臺面。圖a為IH確嵌線，在換向片1、2施加6V直流電壓，正極接片1，負極接片2,此時繞組電流方向如箭頭 所示，把指南針靠近電樞表面順時針移動一周，磁針指向先后順序?yàn)楹凇住⒑凇住Ｒ来?方法，逐個測試換向片2、3, 3、4……磁針指向均應黑、白、黑、白。圖b中與換向片1、 2連接的電樞繞組引線嵌錯，這時電樞繞組中電流方向與圖a相反，則指南針順時針移動一 周時，磁針指向與圖a相反。說明檢測過程中，磁針指向規律突然變反，可斷定該處繞組在 換向片上嵌反。

(2)繞組的換向器節距全部嵌錯

①繞組兩端接低壓直流電源，用毫伏表測得的換向器片間電壓出現無規則的變化，有的 全部無電壓，有的片間有時有電壓，有時沒電壓，斷定換向器節距都接錯。

②指南針沿通以低壓直流電的繞組表面移動，在移動過程中磁針指向混亂不定，表示嵌 線節距全部嵌錯。
