1.交流勵磁機電壓太低

交流勵磁機作為無刷三相交流同步發電機的勵磁電源，交流勵磁機電壓太低，發電機轉子勵磁電流小，發電機定子三相或單相繞組感應電壓低。

（1）故障現象。發電機轉速正常.磁場變阻器或電位器往“電壓升”方向已調到最大位 置，勵磁機電壓仍太低。

（2）原因分析

①定子主勵繞組、復勵繞組及電樞繞組匝間短路，相當于繞組匝數減少，其中任何一個繞組短路都會使定子繞組感應電壓低。

②定子主勵繞組、復勵繞組及電樞繞組接線錯誤，不能形成正確的極性，勢必使電樞相鄰極線圈組感應電壓互相抵消，或在定子相鄰極鐵心中產生的磁場互相抵消，都會使電樞三相繞組感應電壓低。

③可控勵磁的發電機，接到AVR的電源電壓或檢測電壓不正常，AVR輸出端電低， 轉子勵磁電流小，定子主繞組感應電壓低。

④AVR內部故障，其輸出端子F+、F-電壓太低。

（3）處理方法

①用匝間沖擊耐壓試驗儀或短路探測器檢測定子主勵繞組、復勵繞組及電樞繞組匝間短 路。對于短路的繞組，若短路部位在繞組外層，可在短路線匝處包扎絕緣材料，并涂以絕緣漆予以修復；若短路部位在內層，則應更換或重繞繞組，并經浸漆、烘干處理。

②用目測法或指南針法檢測定子主勵繞組、復勵繞組及電樞繞組接法是否正確,接線錯誤的應更正，再用指南針鑒別，直至相鄰極極性正確為止。

③用萬用表交流電壓擋，檢測接到AVR輸入端子的電源電壓或檢測電壓，若不正常應更正接線位置。

④用萬用表直流電壓檔，檢測AVR輸出端子F+、F-電壓,若太低說明AVR已損壞，應換上同型號、規格新的AVR。

2.直流勵磁機電壓太低

直流勵磁機作為三相交流發電機傳統的勵磁電源。當直流勵磁機電壓太低時，提供給發電機轉子繞組的勵磁電流小，發電機定子三相繞組感應電壓低。

(1)故障現象。直流勵磁機與發電機同軸運行至額定轉速.勵磁機的磁場變阻器往“電 壓升”方向調到最大位置，直流勵磁機輸出電壓低于其銘牌上的額定電壓。

(2)原因分析

①定子主磁極繞組、電樞繞組匝間短路，相當于繞組匝數減少，其中任何一個繞組短路都會使電樞繞組感應電壓低。

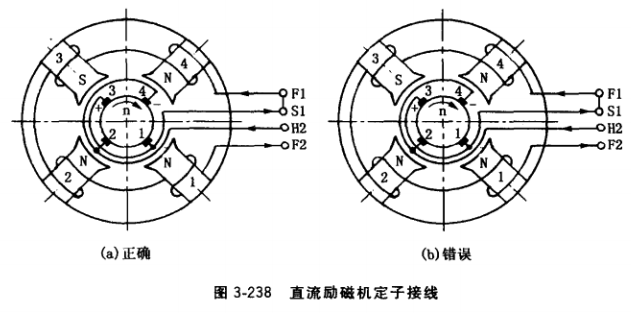

②定子主磁極繞組、電樞繞組接線錯誤。比如定子勵磁繞組F1F2在各磁極間接成圖3-238b，這時定子磁極1的繞組接錯，按勵磁電流從F1流往F2的方向，該磁極極性為N, 與相鄰的磁極2的極性相同，這樣由這兩個磁極所建立的定子主磁場相抵消，整個直流勵磁 機定子磁場只剩下第3極和第4極有效，就是說，在轉速沒有提高的情況下，4極勵磁機只 剩2極，電樞繞組感應的電壓必然大大降低。

電樞繞組接到換向器的節距錯誤，也可能使電樞繞組感應電壓低。

③換向器片間短路，造成電樞繞組短路.電樞繞組感應電壓低。

④電刷位置不對。發電機大修后重新裝上刷架時，容易使刷桿位置偏離中性線，導致勵磁機輸出電壓降低，刷架位置偏離中性線愈大，電壓降低愈嚴重,電刷火花愈大。

(3)處理方法

①用匝間沖擊耐壓試驗儀或短路探測器檢測定子主磁極繞組、電樞繞組匝間短路，短路的繞組予以修復，或重繞繞組，并經浸漆、烘干處理。

②用目測法或指南針法檢測定子主磁極繞組、電樞繞組接法是否正確，接線錯誤的應更正，再用指南針鑒別，直至極性正確。

③檢測換向片間短路。對于電樞繞組與換向器已連接成一體的換向器，用毫伏表檢測片間電壓法檢測：對于電樞繞組與換向器末連接成一體的換向器，用兆歐表法或校驗燈法檢測 ,然后刮除片間短路處的金屬屑。

④根據制造廠家所刻畫的電刷架位置標記調準電刷位置。若沒有標記或?qū)S家刻畫的標 記位置有懷疑，可用發電機最大電壓法或感應法確定中性線位置。
