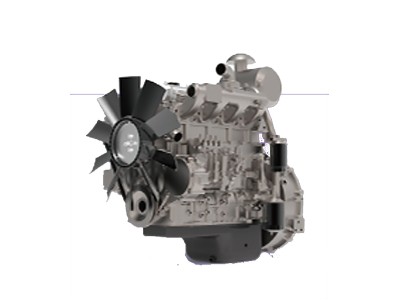

◎ 基本規格

◎ 燃油耗

?柴油機型號

4ZTAA4.1-G31

?功率 L/h（1500r/min）

L/h（1800r/min）

?柴油機型式

直列，四沖程，水冷

25%      5.25

4.07

增壓中冷

50%      8.02

6.67

?燃燒方式

直噴

75%      11.24

10.65

?氣缸型式

濕式缸套

100%      14.1

13.77

?氣缸數

4

110%      15

14.65

?缸徑 × 行程

105× 118 mm

?排量

4.1 L

?壓縮比

18 : 1

?發火次序

1-3-4-2

◎ 燃油系統

?噴油提前角

電子控制

?噴油泵

南岳

?凈重

370 kg

?調速器

電控

?外形尺寸

926.6*626.7*959mm

?輸油泵

機械

(L×W×H)

?噴油嘴

多孔型

?曲軸旋轉方向

逆時針（從飛輪端看）

?開啟壓力

24MPa

?飛輪殼

SAE 3#

?燃油濾清器

旋裝全流式

?飛輪

11.5

?燃料

輕柴油

◎ 配氣機構

◎ 潤滑系統

?型式

頂置氣門

?潤滑方式

壓力飛濺式

?氣門數

每缸1進1排

?機油泵

凸輪軸帶動齒輪方式

?冷態氣門間隙

進氣門 0.35-0.4mm

?機油濾清器

旋裝全流式

排氣門 0.4-0.45mm

?機油容量

最大 10L

最小 8 L

◎ 氣門正時

?偏置油底殼傾斜角

前傾25°

開啟 關閉

后傾35°

?進氣門

18°BTDC     54°ABDC

左傾/右傾35°

?排氣門

62°BBDC     18°ATDC

?潤滑油

參考使用保養說明書

◎ 冷卻系統

◎ 柴油機數據

?冷卻液容量

8.54L

?冷卻液熱損失

35 kcal/sec（1500r/min）

(僅發動機)

41 kcal/sec（1800r/min）

?最小壓力蓋壓力

70kPa

?中冷器熱損失

21.4 kcal/sec （1500r/min）

?水泵

離心式，皮帶帶動

21.4 kcal/sec （1800r/min）

?水泵流量

25L/min （1500r/min）

?進氣流量

7.7m3/min （1500r/min）

28L/min （1800r/min）

9.1m3/min（1800r/min）

?調溫器

蠟式

?排氣流量

15.2m3/min（1500r/min）

開啟溫度. 72°C

15.2m3/min（1800r/min）

全開溫度. 82°C

?排氣溫度

550°C

?風扇

吹風式，塑料風扇

?最大允許阻力

3 kPa  (新濾芯)

直徑510 mm, 9 片

進氣系統

4kPa （臟濾芯，需更換）

功耗4kW

排氣系統

10 kPa （最大）

?備用/常用功率時發動機最高冷卻液溫度

104/100℃

?中冷器阻力限值

10 kPa

◎ 電器系統

?發電機

12V×70A

?電壓調節器

整體式，集成電路式調節器

?啟動馬達

12V×3.8kW

?蓄電池電壓

12V

?蓄電池容量

180 AH
